Otvaranje crteža

utoCAD nudi više mogućnosti za otvaranje novih i postojećih crteža. One pružaju osećaj slobode i štede vreme. Možete da napravite složen šablon i izbegnete ista osnovna podešavanja novog crteža svaki put kada ga otvarate.

Izrada novog crteža na osnovu šablona

äablon je posebna datoteka koja sadrži postavke i najčešće objekte (poput bloka za naslov). Kada koristite šablon kao osnovu za nov crtež, crtež preuzima sve postavke i objekte koje sadrži šablon. äablone koristite kako biste izbegli ponovno crtanje i precrtavanje objekata u novim crtežima. AutoCAD sadrži veliki broj šablona koje možete koristiti takve kakvi jesu ili ih podešavati prema svojim potrebama. äablone možete i sami da napravite.

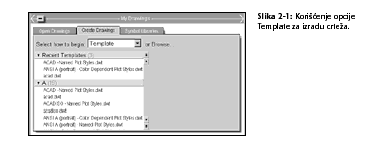

Da napravite nov crtež na osnovu postojećeg šablona, pritisnite karticu Create Drawings u prozoru AutoCAD Today, a sa padajuće liste Select how to begin, odaberite opciju Template. AutoCAD će prikazati sve postojeće šablone, kao što se vidi na slici 2-1. Lista prvo ispisuje skoro korišćene šablone, a onda šablone po abecednom redosledu. Pritiskajte strelice s leve strane liste da biste je otvarali i zatvarali. Obratite pažnju na to da je pored svakog naslova broj datoteka u svakoj od kategorija. Prvi šablon u listi pod slovom A jeste Acad -Named Plot Styles.dwt. Drugi je acad.dwt. Acad je skraćenica za AutoCAD. Pre?ite kursorom miša preko bilo kog šablona da biste videli njegovu najavu, ako postoji. Pritisnite šablon kako biste napravili nov crtež na osnovu tog šablona. Pošto se AutoCAD otvara sa praznim crtežom pod imenom Drawing1.dwg, novi crtež dobija ime Drawing2.dwg. Crteži koje naknadno otvarate u istoj sesiji AutoCAD-a dobijaju imena Drawing3.dwg, Drawing4.dwg itd. Kada crtež zasnovan na šablonu snimite i date mu novo ime, šablon ostaje nepromenjen.

Prvi pomenuti šablon, ACAD - Named Plot Styles.dwt, odnosi se na imenovane stilove za crtanje o kojima se govori u poglavlju 17. Iako se u velikom broju vežbanja u knjizi koristi ovaj šablon, za vežbanja u ovom poglavlju možete koristiti i acad.dwt.

otvaranje crteža zasnovanog na šablonu Acad -Named Plot Styles.dwt

Pokrenite AutoCAD.

U prozoru AutoCAD Today pritisnite karticu Create Drawings.
Iz liste Select how to begin, odaberite opciju Template.
Ako je neophodno, pritisnite slovo A da biste proširili listu šablona koji počinju slovom A.
Odaberite šablon ACAD - Named Plot Styles.dwt sa ponu?ene liste.

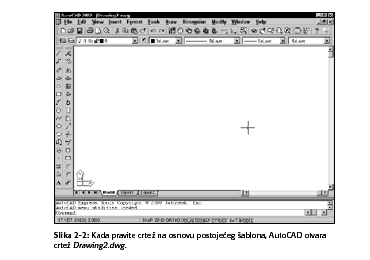

Sada je pred vama prazan crtež Drawing2.dwg kao što je prikazano na slici 2-2.

Rad sa šablonima

äablon sadrži već podešene parametre crteža što omogućuje da odmah počnete da crtate. Ovi parametri obuhvataju veličinu crteža (zvanu granice - engl. limits), vrstu jedinica (npr. decimalne ili stope i inči) itd. äabloni su u birou u kome radi više ljudi neophodno sredstvo za uspostavljanje standarda kako bi svi saradnici imali jednako podešene crteže.

Osim parametara, šablon često sadrži i zaglavlje s naslovom, odnosno okvir sa (standardnim) tekstom.

Podešavanje podrazumevanog šablona

Da biste šablon ACAD -Named Plot Styles.dwt ili acad.dwt podesili prema svojim potrebama, pratite sledeća uputstva:

Otvorite crtež na osnovu šablona kao što je opisano u prethodnom odeljku.

Izmenite sve što želite.
Na paleti Standard pritisnite opciju Save.
U okviru za dijalog Save Drawing As otvorite padajuću listu Files of type. Odaberite AutoCAD Drawing Template File (*.dwt). Sa liste šablona odaberite onaj koji želite da podešavate. Pritisnite Save.
Kad budete upitani da li hoćete da promenite ovu datoteku, pritisnite Yes.
U okviru za dijalog Template Description, pregledajte opis i pritisnite OK.

Bez šablona, svaki put kada počnete nov crtež morali biste da ga podešavate, a to je dugotrajan i dosadan posao. Vremenom, korišćenjem šablona uštedećete sate i sate posla, a stil vaših crteža postaće prepoznatljiv.

Korisnici AutoCAD-a na delu: kompanija Creative Edge
Kompanija Creative Edge je sebi obezbedila istaknuto mesto u oblasti CAD/CAM-a (computer--aided design/computer-aided manufacture - projektovanje pomoću računara/upravljanje proizvodnjom pomoću računara). Ova kompanija koristi AutoCAD za pravljenje crteža koji se, zatim, upotrebljavaju za isecanje elemenata od gotovo svakog materijala koji možete da zamislite. Creative Edge pruža usluge arhitektima, stručnjacima za enterijer, čak i pojedinim kućevlasnicima. Evo kakav je njihov postupak. Kao ulazni materijal Creative Edge prihvata sve, počev od potpuno dovršenog crteža, pa do skice na salveti iz restorana. Jedan primer rada ove kompanije je rešenje poda hotela "Radisson" u gradu Rapid City u Južnoj Dakoti. Nacrt je izradio lično potpredsednik i umetnik Harri Aalto. Kada je nacrt završen, od njega je napravljen crtež u AutoCAD-u. »;esto se ovakvi nacrti prenose u digitalni oblik pomoću velike digitalne table, pri čemu se pojedine tačke odabiraju pločicom. (Pločice ili pakovi detaljnije se opisuju u poglavlju 3.) Na sledećoj strani vidite uvećanje središnjeg dela crteža, koji prikazuje planinu Rushmore. Programeri kompanije koriste softverski proizvod NC Polaris firme NC Microproducts, Inc. (http://www.ncmicro.com) da bi crtež preveli u numerički kôd. Ovaj program odre?uje liniju sečenja za svaki deo crteža. Sledi prvih nekoliko redova koda crteža poda hotela "Radisson" u AutoCAD-u. % ;INW12.OUT F20.000;PRE-OFFSET G92XY G91 G41 H1N1177A

Korisnici AutoCAD-a na delu: kompanija Creative Edge

Kompanija Creative Edge je sebi obezbedila istaknuto mesto u oblasti CAD/CAM-a (computer--aided design/computer-aided manufacture - projektovanje pomoću računara/upravljanje proizvodnjom pomoću računara). Ova kompanija koristi AutoCAD za pravljenje crteža koji se, zatim, upotrebljavaju za isecanje elemenata od gotovo svakog materijala koji možete da zamislite. Creative Edge pruža usluge arhitektima, stručnjacima za enterijer, čak i pojedinim kućevlasnicima.

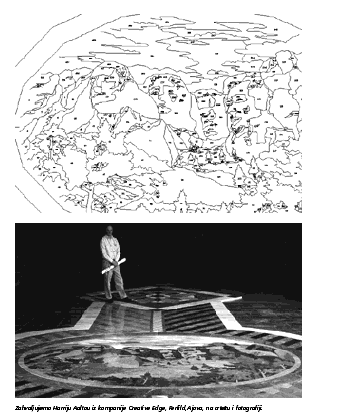

Evo kakav je njihov postupak. Kao ulazni materijal Creative Edge prihvata sve, počev od potpuno dovršenog crteža, pa do skice na salveti iz restorana. Jedan primer rada ove kompanije je rešenje poda hotela "Radisson" u gradu Rapid City u Južnoj Dakoti. Nacrt je izradio lično potpredsednik i umetnik Harri Aalto. Kada je nacrt završen, od njega je napravljen crtež u AutoCAD-u. »;esto se ovakvi nacrti prenose u digitalni oblik pomoću velike digitalne table, pri čemu se pojedine tačke odabiraju pločicom. (Pločice ili pakovi detaljnije se opisuju u poglavlju 3.) Na sledećoj strani vidite uvećanje središnjeg dela crteža, koji prikazuje planinu Rushmore.

Programeri kompanije koriste softverski proizvod NC Polaris firme NC Microproducts, Inc. (http://www.ncmicro.com) da bi crtež preveli u numerički kôd. Ovaj program odre?uje liniju sečenja za svaki deo crteža. Sledi prvih nekoliko redova koda crteža poda hotela "Radisson" u AutoCAD-u.

;INW12.OUT

F20.000;PRE-OFFSET

G92XY

G91

G41

H1N1177A

GOX2.0787Y4.2481;_RAPID_TO_PIERCE

/P200;_CUTTER_ON

G91

G3X.1764Y.0121I.0821J.0942

G3X.3383Y.3909I-56.3796J49.1335

Ovaj kôd je unet u jednu od 16 mašina za sečenje proizvo?ača Creative Edge, i mašina je isekla materijal prema crtežu. U ovom slučaju, elementi su isecani od mermera, granita, krečnjaka i mesinga mlazom vode pod visokim pritiskom, a moguće je isecati ih i od drugih materijala, kao što su polivinil, linoleum, keramičke ploče, titanijum, ner?ajući čelik i kompozitni materijali, npr. kevlar koji je neprobojan za metke. Isečeni elementi od kamena na kraju su postavljeni na pod hotelskog predvorja. Kao što možete da vidite sa slika, rezultati su dobri.

Ako sa AutoCAD-om radite na tu?em računaru, nemojte menjati ACAD - Named Plot Styles.dwt ili acad.dwt pre nego što se posavetujete s vlasnikom računara. Bilo bi zaista neugodno da vlasnik računara započne nov crtež zasnivajući ga na poznatom šablonu i tada otkrije da ga je neko drugi izmenio.

Pravljenje sopstvenih šablona

Obično možete da birate izme?u više šablona. Recimo da pravite crteže različitih veličina, a AutoCAD vam omogućava da napravite koliko god želite šablona. Da biste napravili sopstvene šablone, počnite crtež zasnivajući ga na šablonu ACAD -Named Plot Styles.dwt (ili acad.dwt), pa unesite odgovarajuće izmene ili otvorite postojeći crtež čija je većina parametara već podešena i dodajte nove izmene. Pratite sledeće korake:

Ako počnete nov crtež zasnivajući ga na šablonu, onda na paleti alatki Standard odaberite dugme Save. Ako otvarate postojeći crtež, odaberite File ➪ Save As sa menija.

U okviru za dijalog Save Drawing As pritisnite polje padajuće liste Files of type. Odaberite opciju AutoCAD Drawing Template File (*.dwt) ili acad.dwt.
U polje File name unesite ime novog šablona. Pritisnite dugme Save.
U okvir za dijalog Template Description unesite odgovarajuće izmene. Pritisnite OK.

äablone imenujte tako da se jasno razlikuju od običnih crteža. Možda vam trebaju šabloni za svaku standardnu veličinu papira (od A do E) i u svakom od njih zaglavlje za naslov. Imena bi im mogla biti zn-a.dwt, zn-b.dwt i slično, pri čemu zn označava "zaglavlje za naslov".

Većina korisnika AutoCAD-a redovno primenjuje ove tehnike. Ako upotrebite šablon ili postojeći crtež kao osnovu za nove crteže, uvek ćete biti na dobitku.

Otvaranje standardno podešenog crteža

Ponekad možete otvoriti crtež koji ima minimum podešenih parametara. Ovakva situacija će nastati kada radite na tu?em računaru, pa ne želite da gubite vreme uklanjajući nepotrebne parametre iz postojećih šablona.

Da biste otvorili crtež s minimumom podešenih parametara, na kartici Create Drawings prozora AutoCAD Today, na padajućoj listi Select how to begin odaberite stavku Start from Scratch, a zatim odaberite opciju English ili Metric.

Otvaranje postojećeg crteža

»;esto ćete biti u prilici da otvarate postojeći crtež, da biste ga završili ili doradili. Postojeći crtež možete otvoriti pomoću prozora AutoCAD Today ili u samom AutoCAD-u, tokom rada.

Otvaranje postojećeg crteža iz prozora AutoCAD Today

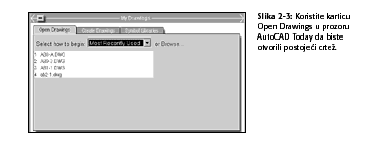

Da biste pri pokretanju AutoCAD-a otvorili postojeći crtež, odaberite karticu Open Drawings u prozoru AutoCAD Today, prikazanu na slici 2-3.

Sa padajuće liste Select how to begin možete odabrati jednu od četiri opcije kako biste utvrdili koje ćete crteže videti i način na koji će oni biti organizovani:

Most Recently Used: Skoro korišćeni crteži, u listi na čijem su vrhu crteži koji su poslednji snimljeni.
History (by Date): Skoro korišćeni crteži organizovani po datumu.
History (by Filename): Skoro korišćeni crteži organizovani po abecednom redu.
History (by Location): Skoro korišćeni crteži organizovani po njihovoj lokaciji u sistemu.

Odaberite opciju koja će vam najviše pomoći pri traženju datoteke. Pre?ite kursorom miša preko imena datoteke kako biste videli njen kratak pregled s desne strane. Da biste otvorili bilo koji od ovih crteža, pritisnite ga mišem.

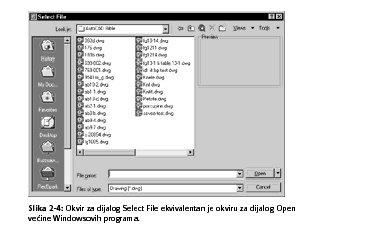

Ako se crtež koji želite da otvorite ne nalazi na spisku, pritisnite dugme Browse. AutoCAD će otvoriti okvir za dijalog Select File, kao na slici 2-4. U padajućoj listi Look in odaberite disk jedinicu na kojoj se nalazi tražena datoteka. U glavnom spisku pritisnite dvaput odgovarajući direktorijum, a zatim odaberite crtež. U polju Preview možete vizuelno da proverite da li je to crtež koji tražite. Pritisnite dugme Open. AutoCAD će otvoriti crtež.

Crteži koji su napravljeni i snimljeni u verziji 12 i ranijim verzijama AutoCAD-a, ne mogu se prikazivati u polju Preview; crteži napravljeni u verziji 13 i kasnijim verzijama to mogu, ukoliko im ova funkcija nije bila isključena.

Ako otvarate datoteku koja se nalazi na Webu, pritisnite dugme Search the Web u okviru za dijalog. Tako?e, možete da koristite i listu Places s leve strane okvira za dijalog kako biste pronašli crteže. Lista Places je opisana u poglavlju 1 u vezi sa okvirom za dijalog Save As.

Otvaranje postojećeg crteža tokom rada u AutoCAD-u

Kada već počnete da radite u AutoCAD-u i hoćete da otvorite postojeći crtež, na standardnoj paleti alatki odaberite dugme Open. Pojaviće se okvir za dijalog Select File. Odaberite crtež na ranije objašnjen način i pritisnite dugme Open.

Crtež možete da otvorite i kada ga iz Windows Explorera prevučete u AutoCAD. Crtež ne smete prevući na površinu za crtanje. Možete ga premestiti, na primer, na komandnu liniju ili na bilo koje prazno mesto na paleti alatki. Crtež tako?e možete otvoriti i ako ga u Windows Exploreru dvaput pritisnete. Ako AutoCAD nije pokrenut, Windows će ga automatski pokrenuti i u njega učitati odabrani crtež. Ako AutoCAD već radi i u njemu postoji jedan aktivan crtež, odabrani crtež će se otvoriti kao drugi crtež u otvorenoj kopiji AutoCAD-a.

Crtež možete da otvorite i iz AutoCAD-ovog centra za projektovanje - DesignCenter - koji pruža mogućnosti za rad i sa crtežima i sa njihovim komponentama. Prvo, na paleti Standard odaberite dugme AutoCAD DesignCenter. AutoCAD će otvoriti prozor DesignCenter koji u levom oknu prikazuje spisak crteža u stilu Windows Explorera. Ako je potrebno, na paleti alatki prozora DesignCenter pritisnite dugme Desktop. Pretražite levo okno i odaberite direktorijum sa crtežom koji tražite. Kada odaberete direktorijum u levom oknu, u desnom oknu se pojavljuje spisak crteža u njemu. Pritisnite crtež koji želite desnim tasterom miša, a iz priručnog menija odaberite stavku Open in Window.

O centru za projektovanje više reči će biti u poglavlju 26 kao i u ostalim poglavljima ove knjige.

Otvaranje crteža pomoću okvira za dijalog

Kada radite sa okvirima za dijalog namenjenim otvaranju ili snimanju datoteka, možete da koristite mnoge prečice:

Datoteku crteža možete da pritisnete dvaput i tako je odmah otvorite, a da ne morate da pritiskate dugme Open.
Pritisnite padajuću listu Views. Odaberite List da biste videli primer liste. Odaberite Details i spisak će biti dopunjen veličinom datoteka i datumom, odnosno vremenom njihovog poslednjeg snimanja.
Pritiskanje desnim tasterom miša unutar okvira za dijalog otvoriće priručni meni u kome ima više opcija.
Pritisnite ime crteža i istaknite ga; možete da ga pritisnete još jednom da biste mu promenili ime (nemojte ga pritiskati dvaput uzastopce - ta radnja će otvoriti crtež).

Crtež korišćen u sledećoj vežbi, ab1-1.dwg, nalazi se u direktorijumu Results na kompakt disku AutoCAD 2002 Biblija. Ubacite kompakt disk u disk CD jedinicu.

otvaranje crteža

Ako AutoCAD nije otvoren, otvorite ga sada. Prikažite prozor AutoCAD Today i odaberite karticu Open Drawings. Pritisnite dugme Browse.

Ako je AutoCAD već otvoren, na standardnoj paleti alatki pritisnite dugme Open.

U okviru za dijalog Select File odaberite svoju CD jedinicu sa padajuće liste Look in.
U glavnom polju pritisnite dvaput direktorijum Results.
U glavnom polju pritisnite datoteku ab1-1.dwg. (Nalazi se iza datoteke ab10-9.dwg.)
Pritisnite dugme Open. AutoCAD će otvoriti crtež. Ostavite ga tako do sledeće vežbe.

Korišćenje postojećeg crteža kao prototipa

Iako su šabloni veoma korisni, kada odre?ene objekte i parametre nameravate da upotrebite samo nekoliko puta, kao prototip možete da iskoristite i običan crtež.

»;esto treba da napravite niz povezanih crteža - recimo, nekoliko povezanih električnih šema ili grupu sličnih stanova u stambenom kompleksu. Kada pri izradi prvog crteža do?ete do tačke od koje se on može primeniti i na ostale crteže iz niza, zaustavite se na trenutak i odmah snimite crtež pod novim imenom, na način koji će biti objašnjen u sledećem odeljku. Zatim u crtež unesite neophodne izmene i snimite ga ponovo.

Snimanje crteža pod novim imenom

Bilo da koristite postojeći crtež kao prototip ili ga samo kopirate, morate da ga snimite pod novim imenom. Najpre otvorite crtež, a zatim odaberite komandu File ➪ Save As.

U okviru za dijalog Save Drawing As, u polje File Name upišite novo ime, a zatim pritisnite dugme Save. Položaj novog crteža možete da promenite ako u padajućoj listi Save In odaberete drugi direktorijum za snimanje.

U sledećoj vežbi unosićete izmene u crtež i snimati ga pod novim imenom. Ako ste izveli prethodnu vežbu, onda se crtež ab1-1.dwg još uvek nalazi na vašem ekranu. Ako tu vežbu niste radili, otvorite crtež ab1-1.dwg iz direktorijuma Results na kompakt disku.

snimanje crteža pod novim imenom

Odaberite File ➪ Save As. Otvoriće se okvir za dijalog Save Drawing As.

U polju File name promenite ponu?eno ime u ab2-1.dwg. Odaberite direktorijum AutoCAD Biblija i pritisnite dugme Save.
Na paleti sa alatkama za crtanje pritisnite dugme Line. Sledite zahteve za unos:

Specify first point: (zadajte prvu tačku) 10,.5 ↵

Specify next point or [Undo]: (zadajte sledeću tačku ili izvršite komandu...) 6,.5 ↵

Specify next point or [Undo]: 6,0 ↵

Specify next point or [Close/Undo]: ↵

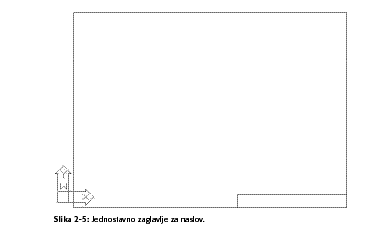

Crtež treba da odgovara slici 2-5.

Zatvorite crtež pritiskom na dugme koje se nalazi u gornjem desnom uglu, neposredno ispod dugmeta za zatvaranje aplikacije.

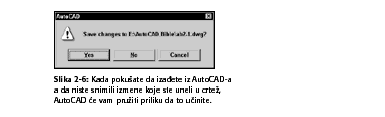

Pošto niste snimili izmene na crtežu, AutoCAD će vas upitati hoćete li da ih snimite (slika 2-6).

Pritisnite dugme Yes. AutoCAD snima i zatvara crtež. AutoCAD će ostati na ekranu bez ijednog otvorenog crteža, a mnogi njegovi meniji biće nedostupni.
Pritisnite dugme za zatvaranje aplikacije (X) i zatvorite AutoCAD.

Sažetak

U ovom poglavlju ste proučili različite načine otvaranja crteža. Iako crtež možete da otvorite sa minimumom podešenih parametara, obično će se vaš novi crtež zasnivati na nekom šablonu. äabloni, osim podešenih parametara, mogu da sadrže i razne objekte, kao što su zaglavlja različitih veličina.

Standardni AutoCAD-ovi šabloni su ACAD -Named Plot Styles.dwt i acad.dwt. Njih možete da prilagodite svojim potrebama, a možete da napravite i sopstvene. Svaki postojeći crtež možete da iskoristite kao prototip za druge crteže ako ga otvorite i snimite pod drugim imenom (odaberite File ➪ Save As).

U sledećem poglavlju govorićemo o komandama.
